遮熱とは...
放射熱(輻射熱)を跳ね返します

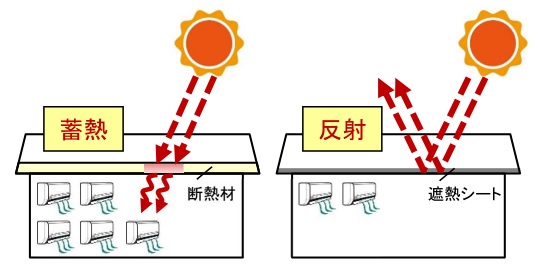

気温が同じでも日向から日陰に移動すると涼しく感じます。これは太陽からの電磁波(放射熱または輻射熱)の一部がカットされるからです。 |
当社の「熱まもーれ」は、放射熱をほぼ全て跳ね返すことで、建屋に使用すると夏は超日陰で快適に、冬は室内の熱を逃さないので暖かくなります。
工場屋根下・壁 <暑熱対策> |
<空調費削減> | |||
高性能 |
・不燃、腐蝕防止加工で高い遮(断)熱効果が持続 ・カッター等で容易施工 ・軽量・極薄でも高強度(肉厚品除く) |
多用途 に対応 |
・豊富な素材ラインナップ(高温用・不燃認定等) ・加工品充実(カーテン・衝立等) |
ソリューション提供 |
・素材選定、施工範囲と方法、期待効果までご提供 |
|
【見かけ温度について】 高性能遮熱シートを貼った場所の温度が下がるわけではありません。 触ると90℃の場所と同じく熱さを感じますのでご注意ください。
|
試験風景 | 結果比較 室温21℃時 | |||||||||
比較試験 |
|
遮熱は室温との差が小さい!! |
||||||||
違いについて |
|
この試験は放射熱の試験です。伝導熱と対流熱を防ぐには「断熱材」が有効です。
「放射熱・伝導熱・対流熱」の3つ全ての熱を防ぐには「遮断熱マット」が有効です。
|
① 熱源側に遮熱シ|ト |
遮熱シートで放射熱を反射するため、遮熱シートも鋼板も熱くありません。
|
【サーモグラフィ撮影結果】
|
② 熱源側に鋼板 |
熱を受けた鋼板はもちろん、直に接触している遮熱シートも高温になりますが、遮熱シート右側には放射熱がこない為、触れなければ上記同様効果あります。
|
このように、遮熱シートを鋼板のどちらの面につけても放射熱を跳ね返します。 |
一般に、屋内設置で表面温度が約70℃の炉における炉壁からの放熱ロスは、対流と放射とほぼ同等になります。その設備に高性能遮熱シートを施工すると放射熱ロスをほぼ全量削減し、放熱ロスを半減できます。
さらに遮断熱マットは、実表面温度も下げることにより、放熱ロスを更に減らせると同時に熱傷防止にもなります。 |
|
遮熱技術ページに遮熱シート省エネ簡易計算ツールを掲載しております。以下の対象設備情報を入力いただくと、ご利用いただけます。
・表面積 ・表面温度 ・周囲の雰囲気温度
|
【前提】
・施工対象表面積:100㎡
・稼働時間:8千時間/年
・電気単価:25円/kWh
・炉壁表面平均温度:100℃
・周囲平均温度:20℃
・放射率:施工前0.95→施工後0.03
・対流熱伝達率:7.0W/(m2・K)(屋内想定)
・CO2排出係数:0.429トン-CO2/MWh (【一般送配電事業者】代替値)
(出典:環境省 令和6年報告用換算係数 一般送配電事業者代替値)
https://ghg-santeikohyo.env.go.jp/files/calc/r06_coefficient_rev2.pdf
施工前 |
遮断熱マット SP-AL8s (またはSL-G8) 施工後 |
遮熱シート SP-HTR (<90℃ではSP-PROも可) 施工後 |
|
放熱ロス(kW) (*) | 120.6 | 36.1 | 58.1 |
削減量(kW) | - | 84.5 | 62.5 |
削減率 | - | 70% | 52% |
省エネ量(MWh/年) | - | 676 | 500 |
省エネ額(百万円/年) | - | 16.9 | 12.5 |
CO2削減量(トン/年) | - | 290 | 214 |
(*)施工した炉壁表面からの放熱ロス
【特記事項】
1)施工の仕方で効果に差異が出ます
2)遮断熱マットは、高い省エネ効果に加え熱傷防止効果もあります
3)空調ありの場合の空調負荷削減効果は含みません
建物を移動する熱の割合は、圧倒的に放射熱が多いです。(全熱量70%以上)
遮熱シートは、この放射熱の阻止に有効です。
また、人が寒暖を感じる要素は「放射熱40%・気温30%・湿度20%」と言われており、放射熱を抑えることが重要なことがわかります。屋内について以下のような見方もあります。
出典:断熱の基礎知識 発行元:(株)イプロスtech Note編集部 著者:(有)ADS計画研究所 代表取締役 堀 清孝
体感温度=(部屋気温+周囲表面温度)÷2
つまり、仮に気温が30℃の場合、建屋の遮熱対策等で周囲表面温度が20℃低下すると、体感温度は10℃低下します。
|
屋根下 |
暑熱対策・空調費削減対策・保管製品劣化防止対策が可能です。 (火災報知器・照明・配管ダクト等の障害物の確認が必要です。) テントの屋根下に施工する場合は、結露対策用SP-PEDを使用すると結露対策にもなり仕上がりもきれいです。(照明がない場合は暗くなります。)
|
天井裏 |
暑熱対策・空調費削減対策が可能です。 大型エアコンの数を減らせます。
(天井裏60cm未満・点検口無しの場合は、施工が難しく対応できないことがありますのでご相談ください。) |
内壁 |
屋根下への施工が困難な建屋や、屋根が高く相対的に壁面積比率が高い屋根では、西壁・南壁への施工が有効なことが多いです。 例えば、内壁のCチャンネル(C形鋼・リップ溝形鋼)には、SP-CH(国交省不燃認定品)をはめ込む後方がお勧めです。 |
その他 |
西壁、南壁、床下にも施工できます。天井裏に入れない場合は天井下面や、条件によっては屋外施工も考えられます。
工場以外の様々な建物にも、アイデア次第で様々な用途にお使いいただけます。
|
自動車 部品 塗装 乾燥炉
都市ガス
|
・表面温度が最大100℃近く下がった
・冬場の炉内温度が20℃上がり、ラインスピードを上げ生産性が向上した
|
|
暑熱対策を主目的に検討開始したが、省エネ効果も大きいと予測し着工。最も大きかった効果は、生産性向上だった。 |
非鉄金属製造炉
電気 LPG
|
・表面温度が最大130℃近く下がった |
|
当初外注を考えたが、自分たちで簡単に施工できた。手軽なのに、暑熱対策は効果大だった。 |
食品 焼成炉
LPG
|
・表面温度が約80℃下がった
・燃料代が削減できた
|
|
丁寧な施工で満足している。夏は暑くなく、冬は焼成炉近くが少し寒く感じるくらい。バッチリ効果が出ている。 |
その他
|
|
配電盤・制御盤・分析計盤
|
薬品貯蔵・精密加工設備
|
冷水冷凍設備・水タンク
|
設備劣化や誤作動防止 夏に直射日光が当たる屋外配電盤や分析盤、高温設備付近の制御盤の盤内温度上昇を防止できます。 |
品質安定化 夏や冬の気温変化の影響を受けにくくして、品質を安定させます。(恒温化) |
省エネ・結露防止 特に夏場の熱侵入を防止できます。(冷水製造用の貯水槽も同様) |
遮熱と断熱の同時施工により、施工容易で大きな効果を発揮します。 |
自動車部品工場様 遮断熱マット施工写真 |
1)高温設備には一般的に断熱材が使われています。エネルギー価格の上昇に伴い省エネのための最適厚みがアップしますので、昨今の情勢を考えると断熱材を巻き足すことで更なる省エネ効果が見込めます。
2)一方、まだ普及が遅れている遮熱材は、最近その性能が理解され急速に需要が高まってきております。放射熱をほぼ全てカットできますので、暑さ対策に加え省エネ効果も大きいです。
上記1)と2)を同時に施工でき高いコストパフォーマンスを発揮できるのが遮断熱マットです。
■高温設備(使用推奨:SL-M10、SL-M15)
品質管理上、コンタミネーションを懸念する食品や半導体等の工場では一般断熱材の使用を控える傾向があり、全く断熱されていない蒸気配管等の高温設備も多く見られます。
その結果「周辺の作業者が暑い」「エネルギーロスが大きい」といった課題を抱えてます。そのような場合には、比較的コンタミリスクを抑えることができる不燃スポンジ断熱材を使用した遮断熱マットをご提案します。
■参考:結露対策の場合(使用推奨:SP-CH)
食品工場では、製造工程の冷却装置・冷凍冷蔵保管設備、空調のための冷水・冷風等の低温設備が多くあり結露が発生すると大きな問題(=カビの恐れ等)になりがちです。この結露防止対策には断熱が不可欠です。
また、低温域では放射ロスよりも対流ロスの割合が大きくなる為、断熱対策が重要です。
※塗装配管表面0℃・周囲25℃の屋内配管への侵入熱量は、
対流(約60%)>放射(約40%)
暑熱対策 設備劣化や誤作動防止
炎や製造過程の高温金属、または炉壁への直接施工でろに悪影響が考えられる場合等、直接施工できない対象物の場合は、熱源と保護対象の間に遮熱衝立や遮熱カーテンを置くのが有効です。
キャスター付きの金属フレームに、ハトメ加工した遮熱シートを結束バンドで固定した物です人の移動に合わせて片手で位置を変えることができ、場所も取りません。ニーズにあったサイズや仕様の物をお客様自身で作成できます。
当社取扱いは以下フレームサイズのみです。
(幅1.005m✕長さ1.84m✕奥行き0.42m)
別サイズをご希望の場合は、お客様でフレームをご準備いただき、遮熱シート仕様のご指示をお願いいたします。
一般の窓用カーテンの他、ロールスクリーンタイプ、スライドタイプ、ジャバラタイプ等、用途に応じた形式のご提供が可能です。状況に応じて開閉ができ、衝立と違い足元がスッキリします。
素材は設置後の最大温度や不燃要否等で選定します。
|
可搬式衝立(汎用品アツシラーズ) | 一般カーテンタイプ | ロールスクリーンタイプ | |||||
不燃性 PA-PRO |
不燃性高温用 PA-HTR |
布地 CC-FABW |
布地 CR-FABW |
不燃相当品 CR-SRX |
|||
ジャバラタイプ | スライドタイプ | ||||||
不燃相当品 CB-SRX |
不燃性高温用 CB-HTR |
不燃相当品 |
不燃性 CS-PRO |
不燃性高温用 CS-HTR |
|||
詳細は、熱まもーれ 遮断熱ソリューション21のカタログp8-9を御覧ください。
■耐熱強力磁石(耐熱200℃)
耐熱磁石といっても種類は様々です。使用しているうちに磁力が弱くなってしまう耐熱磁石もあります。窓への施工にはそういった磁石でも問題ありませんが、当社では炉にも使用できる磁力が強い耐熱磁石を取り扱っております。
また、両面テープ施工ができないSL-Mシリーズに磁石を埋め込む穴あけ治具も耐熱強力磁石とセットで取り扱っております。
ご興味のある方はお問い合わせください。
■孔開き加工品
遮熱シートに孔開き加工で【採光性】【可視性】のある遮熱シートにできます。孔が開くので少し効果は落ちますが、面積比分の遮熱効果は残ります。
遮熱シート種類 | SP-PRO、SP-HTR、SP-SRX |
シート幅 | 1m |
長さ |
10m~ご希望の長さ(寸法公差:±20mm) ただしm単位 |
標準孔直径 |
Φ40mm (サイズ・形状変更可能) |
孔間隔(寸法公差:±5mm) |
10cm間隔に1孔(変更可能) |
反射率(標準孔Φ40mm時) |
83%~85%(開口率約13%) |
■熱ボウシ
暑さの最大要因である輻射熱を98%カットするため、暑さを和らげます。
紫外線を98%カットするため、皮膚の弱いお子様の頭部を守ります。
帽子に押し込むだけのワンタッチで取付けと取外しができます。
水拭きが出来るのでとても衛生的です。
折りたたむとポケットにスッポリ収まり、持ち運びが楽です。
厚さ0.4mm
縦240mm
横240mm
遮熱シート (カーテン向き) 布地 SP-FABW
反射率~93% |
外観 |
両面アルミ、裏表両面同じ |
特徴 | ポリエステル素材、UVカット100% | |
用途 | カーテン、ロールスクリーン等(~80℃) |
|
注意事項 | - | |
寸法 | 幅1.45m、長さ50m、厚み0.3mm、質量0.2kg/㎡ | |
荷姿/本 | Φ約140mm、約13kg、緩衝材梱包 | |
|
遮熱シート (カーテン向き) SP-SRX
反射率95~97% |
外観 |
両面アルミ、裏表両面同じ |
特徴 | SP-PROより柔らかくSP-FABWより硬い | |
用途 | カーテン、ロールスクリーン等(-70~90℃) |
|
注意事項 | - | |
寸法 | 幅1m、長さ50m、厚み0.2mm、質量0.3kg/㎡ | |
荷姿/本 | Φ約150mm、約17kg、緩衝材梱包 | |
構造 (7層構造) |
|
遮熱シート (簡易断熱) 結露対策・壁 SP-CH
反射率95~97%
|
外観 |
両面アルミ、 裏面100mm間隔格子線(カット用ガイドライン)あり (格子線色:金) |
特徴 |
腐食防止加工(酸・アルカリ・電蝕)、 不燃認定(国土交通省)、保冷対策、結露対策 |
|
用途 | 工場の壁、低温装置の壁や配管等(-20~70℃) |
|
注意事項 | 切り口・小口が鋭くなっているため、取り扱いの際は手袋着用を推奨 | |
寸法 | 幅1m、長さ35m、厚み6.0mm、質量0.4kg/㎡ | |
荷姿/本 | Φ約550mm、約14kg、段ボール梱包(590×590×1050mm) | |
構造 (9層構造) |
|
遮熱シート 透湿不燃性 SP-Air
無数のピンホールあり 反射率95~97% |
外観 |
両面アルミ、 裏面100mm間隔格子線(カット用ガイドライン)あり (格子線色:金) |
特徴 | 不燃認定(国土交通省)、腐食防止加工(酸・アルカリ・電蝕)、透湿 | |
用途 | 屋根下、天井裏、壁等(-70~90℃) |
|
注意事項 | 切り口・小口が鋭くなっているため、取り扱いの際は手袋着用を推奨 | |
寸法 | 幅1m、長さ50m、厚み0.2mm、質量0.3kg/㎡ | |
荷姿/本 | Φ約150mm、約17kg、緩衝材梱包 | |
構造 (5層構造) |
|
遮熱シート 汎用不燃性 SP-PRO
反射率95~97% |
外観 |
両面アルミ、 裏面100mm間隔格子線(カット用ガイドライン)あり (格子線色:金) |
特徴 | 腐食防止加工(酸・アルカリ・電蝕)、不燃認定(国土交通省)、防水 | |
用途 | 屋根下、天井裏、壁、機械設備等(-70~90℃) |
|
注意事項 | 切り口・小口が鋭くなっているため、取り扱いの際は手袋着用を推奨 | |
寸法 | 幅1m、長さ50m、厚み0.2mm、質量0.3kg/㎡ | |
荷姿/本 | Φ約150mm、約17kg、緩衝材梱包 | |
構造 (7層構造) |
|
高強度 SP-HTR
反射率95~97% |
外観 | 両面アルミ、表面:光沢、裏面:艶消 |
特徴 | 不燃認定(国土交通省)、高強度(SP-PRO比:ガラスメッシュファイバーと接着剤を増量) | |
用途 | 高温設備(~130℃) ※1 使用方法で約220℃対応 |
|
注意事項 |
切り口・小口が鋭くなっているため、取り扱いの際は手袋着用を推奨 【※1:130℃以上の高温設備に貼る場合】
遮熱シート端部を折り返してご使用ください。アルミとガラスファイバー間の接着剤耐熱温度が約130℃のため、端部から剥がれる可能性があります。 |
|
寸法 | 幅1m、長さ30m、厚み0.2mm、質量0.3kg/㎡ | |
荷姿/本 | Φ約140mm、約11kg、緩衝材梱包 | |
構造 (5層構造) |
|
遮断熱マット (遮熱+断熱の効果) 高性能 SP-AL8s
反射率95~97% (アルミ側)
|
外観 | 両面アルミ、両端簡易シール、断熱材ガラスファイバー |
特徴 |
手軽に遮熱+断熱効果、熱伝導率λ=0.033W/(m・K) |
|
用途 | 高温設備等(~200℃) |
|
注意事項 |
水蒸気含む水気場所では端部にアルミ等によるシール要 (水分侵入で断熱性能が低下) |
|
寸法 | 幅1m、長さ18m、厚み8mm、質量1.4kg/㎡ | |
荷姿/本 | Φ約450mm、約27kg、段ボール梱包(409×409×1068mm) | |
構造 (9層構造) |
|
遮断熱マット (遮熱+断熱の効果) 高温用 SP-AL25
反射率95~97% (アルミ側) |
外観 | 片面アルミ、両端閉じ無し、断熱材ガラスファイバー |
特徴 |
直送推奨、熱伝導率λ=0.033W/(m・K) |
|
用途 | 高温設備等(アルミ側~200℃、ガラスファイバー側~400℃) |
|
注意事項 |
水蒸気含む水気場所では端部にアルミ等によるシール要 (水分侵入で断熱性能が低下) |
|
寸法 | 幅1m、長さ10m、厚み25mm、質量4.0kg/㎡ | |
荷姿/本 | Φ約600mm、約41kg、緩衝材梱包 | |
構造 (5層構造) |
|
遮断熱マット (遮熱+断熱の効果) 高性能 SL-G8
反射率95~97% (アルミ側) |
外観 |
両面アルミ、標準両端閉じ無し(オプションでシール可)、 断熱材ガラスファイバー |
特徴 | 手軽に遮熱+断熱、熱伝導率λ=0.035W/(m・K) | |
用途 | 高温設備等(~200℃) |
|
注意事項 |
水蒸気含む水気場所では端部にアルミ等によるシール要 (水分侵入で断熱性能が低下) |
|
寸法 | 幅1m、長さ10m、厚み8mm、質量1.1kg/㎡ | |
荷姿/本 | 10m巻時 Φ約380mm、約12kg、緩衝材梱包 | |
構造 (9層構造) |
|
遮断熱マット (遮熱+断熱の効果) 高温用 SL-G20
反射率95~97% (アルミ側) |
外観 |
片面アルミ、両端閉じ無し、断熱材ガラスファイバー |
特徴 | 直送推奨、熱伝導率λ=0.035W/(m・K) | |
用途 | 高温設備等(アルミ側~200℃、ガラスファイバー側~300℃) |
|
注意事項 |
水蒸気含む水気場所では端部にアルミ等によるシール要 (水分侵入で断熱性能が低下) |
|
寸法 | 幅1m、長さ10m、厚み20mm、質量2.7kg/㎡ | |
荷姿/本 | 10m巻時 Φ約560mm、約31kg、緩衝材梱包 | |
構造 (5層構造) |
|
遮断熱マット (遮熱+断熱の効果) コンタミリスク 対策用 SL-M10
反射率95~97% (アルミ側) |
外観 |
片面アルミ、両端閉じ無し、断熱材メラミンスポンジ(難燃材) |
特徴 |
一般断熱材よりコンタミリスクが低い、軽いため施工容易、 熱伝導率λ=0.035W/(m・K) |
|
用途 | 食品工場、クリーンルーム等高温設備(アルミ側:-70~90℃、スポンジ側:スポンジメーカー規格安全使用温度150℃・最大240℃) |
|
注意事項 |
水蒸気含む水気場所では端部にアルミ等によるシール要 (水分侵入で断熱性能が低下) |
|
寸法 | 幅1m、長さ1.2m、厚み10mm、質量0.6kg/枚 ※16枚/ロット | |
荷姿 |
1ロット16枚時 約11kg以下/ロット、 クラフト紙梱包(1030×1230×170mm) |
|
構造 (5層構造) |
|
遮断熱マット (遮熱+断熱の効果) コンタミリスク 対策用 SL-M15
反射率95~97% (アルミ側) |
外観 |
片面アルミ、両端閉じ無し、断熱材メラミンスポンジ(難燃材) |
特徴 |
一般断熱材よりコンタミリスクが低い、軽いため施工容易、 熱伝導率λ=0.035W/(m・K) |
|
用途 | 食品工場、クリーンルーム等高温設備(アルミ側:-70~90℃、スポンジ側:スポンジメーカー規格安全使用温度150℃・最大240℃) |
|
注意事項 |
水蒸気含む水気場所では端部にアルミ等によるシール要 (水分侵入で断熱性能が低下) |
|
寸法 | 幅1m、長さ1.2m、厚み15mm、質量0.7kg/枚 ※16枚/ロット | |
荷姿 |
1ロット16枚時 約12kg以下/ロット、 クラフト紙梱包(1030×1230×250mm) |
|
構造 (5層構造) |
|
遮断熱マット (遮熱+断熱の効果) コンタミリスク 対策用 SL-E6
反射率95~97% (アルミ側) |
外観 |
片面アルミ、両端閉じ無し、断熱材特殊エラストマー |
特徴 |
独立気泡のため水の影響を受けない、熱伝導率λ=0.038W/(m・K) |
|
用途 | 低温配管の結露対策等(-200~125℃) |
|
注意事項 |
水蒸気含む水気場所では端部にアルミ等によるシール要 (水分侵入で断熱性能が低下) |
|
寸法 | 幅1m、長さ3m、厚み6mm、質量0.5kg/枚 | |
荷姿 | 3m巻時 Φ約200mm/本、約2kg/本、緩衝材梱包 | |
構造 (5層構造) |
|
当社は、運転・設備メンテナンスを含めた総合的視点で、「オンリーワン、ベストワン」商品をご提案し、環境負荷低減(エコロジー)とトータルコストダウン(エコノミー)の同時達成(”Wエコ”)を支援します。わかりやすい資料、お客様のニーズに合わせた提案をさせていただきます。お気軽にお問い合わせください。 |
